ফাউন্ডেশন গ্রাউট ছোট টাইপ সিমেন্ট গ্রাউটিং পাম্প মেশিন সাকশন ইউনিফর্ম

সিমেন্ট গ্রাউটিং পাম্প মেশিন

সিমেন্ট গ্রাউটিং পাম্প মেশিনের গঠন:

সিমেন্ট গ্রাউটিং পাম্প মেশিনের শরীরটি একটি সিল করা পরিবর্তনশীল গতি বাক্স, যা প্রধানত ইনপুট শ্যাফ্ট, মধ্যবর্তী শ্যাফ্ট, পরিবর্তনশীল গতির শ্যাফ্ট, গিয়ার এবং আরও অনেক কিছু নিয়ে গঠিত।ক্র্যাঙ্ক কানেক্টিং রড মেকানিজম, এবং স্পিড চেঞ্জ হ্যান্ডেল, টান বার, ফ্যান গিয়ার, ক্লাচ রড, ইত্যাদি দ্বারা, গিয়ার, ক্লাচ কন্ট্রোল মেকানিজম তিনটি অংশ নিয়ে গঠিত।
ইনপুট শ্যাফ্টটি ফাঁপা, এবং ইনপুট শেষটি একটি কাপলিং দিয়ে সজ্জিত, যা একটি কপিকল ক্লাচ দিয়ে সংযুক্ত।মাঝারি খাদটি ফাঁপা স্প্লাইন শ্যাফ্ট, এবং ইনপুট শ্যাফ্টটি একই অক্ষে থাকে, শ্যাফ্ট শেষটি ক্লাচ হ্যান্ডেল শেল দিয়ে ইনস্টল করা হয়, যখন হ্যান্ডেলটি উপরের দিকে ঘোরে তখন উদ্ভট শ্যাফ্ট ঘূর্ণন চালাবে, যাতে লম্বা পুশ রডটি চেপে যায়, সংক্ষিপ্ত পুশ রড এবং পুশ ডিস্ক, কম্প্রেশন ক্লাচ স্প্রিং, ক্লাচ বিচ্ছেদ।পরিবর্তনশীল স্পিড শ্যাফ্ট একটি স্প্লাইন শ্যাফ্ট, যা দুটি ডাবল স্লাইডিং গিয়ার দিয়ে সজ্জিত।স্লাইডিং গিয়ারের অবস্থান চার-স্তরের পরিবর্তনশীল গতি অর্জনের জন্য পরিবর্তনশীল গতির হ্যান্ডেল দ্বারা নিয়ন্ত্রিত হয়।নির্দিষ্ট গিয়ার অবস্থান উপরের প্লেটে দেখানো হয়েছে.

সিমেন্ট গ্রাউটিং পাম্প মেশিনের প্রযুক্তিগত পরামিতি:

সিমেন্ট গ্রাউটিং পাম্প মেশিনের গঠন:

পিইউ গ্রাউটিং মেশিন মূলত পাম্প বডি, পাম্প ফ্রেম, এয়ার চেম্বার, শক-প্রতিরোধী চাপ গেজ, মোটর, ভি-বেল্ট এবং পুলি কভার দিয়ে গঠিত।

সিমেন্ট গ্রাউটিং পাম্পের ইনস্টলেশন ভিত্তিটি মসৃণ হওয়া উচিত এবং ঝোঁক নয়।
অপারেশন চলাকালীন পাম্পের কম্পন রোধ করতে পা স্ক্রু দিয়ে পাম্পটি ফাউন্ডেশনে স্থির করা হয়।
পাম্প করার আগে প্রস্তুতি:
দীর্ঘ সময়ের জন্য পাম্পটি বন্ধ বা পুনরায় ইনস্টল করার পরে, শুরু করার আগে নিম্নলিখিত প্রস্তুতিগুলি করতে হবে।
1. প্রতিটি অংশে পর্যাপ্ত লুব্রিকেটিং তেল আছে কিনা তা পরীক্ষা করুন।
2. ফিল্টারের সাকশন পাইপটি আনব্লক করা আছে কিনা তা পরীক্ষা করুন।
3. প্রতিটি অংশের চলাচলে বাধা আছে কিনা তা পরীক্ষা করুন।
4. ট্রান্সমিশন মেকানিজমের নির্ভুলতা এবং নির্ভরযোগ্যতা পরীক্ষা করুন।
5. ফাস্টেনারগুলির শিথিলতা পরীক্ষা করুন, বিশেষ করে রাবার পিস্টন লকিং নাট, ক্রস হেড এবং পিস্টন রড সংযোগ থ্রেডের স্ক্রু শক্ত করা।
6. পাম্পের স্তন্যপান উচ্চতা পরীক্ষা করুন।পাম্পের সর্বোচ্চ স্তন্যপান উচ্চতা সমুদ্রপৃষ্ঠ থেকে 1000 মিটার নিচের এলাকায় 2.5 মিটারের বেশি হওয়া উচিত নয়।সমুদ্রপৃষ্ঠ থেকে 1000 মিটার উপরে এলাকায়, স্থানীয় বায়ুমণ্ডলীয় চাপ হ্রাস অনুযায়ী পাম্পের সাকশন উচ্চতা হ্রাস করা উচিত।
7.মাড ট্যাঙ্কে নিমজ্জিত ফিল্টারের অবস্থান পরীক্ষা করুন।সাধারণত, কাদার স্তর 0.3-0.5 মিটারের নীচে হওয়া উচিত এবং ফিল্টারটি কাদা ট্যাঙ্কের নীচে থেকে 0.5 মিটারের কম হওয়া উচিত নয়।

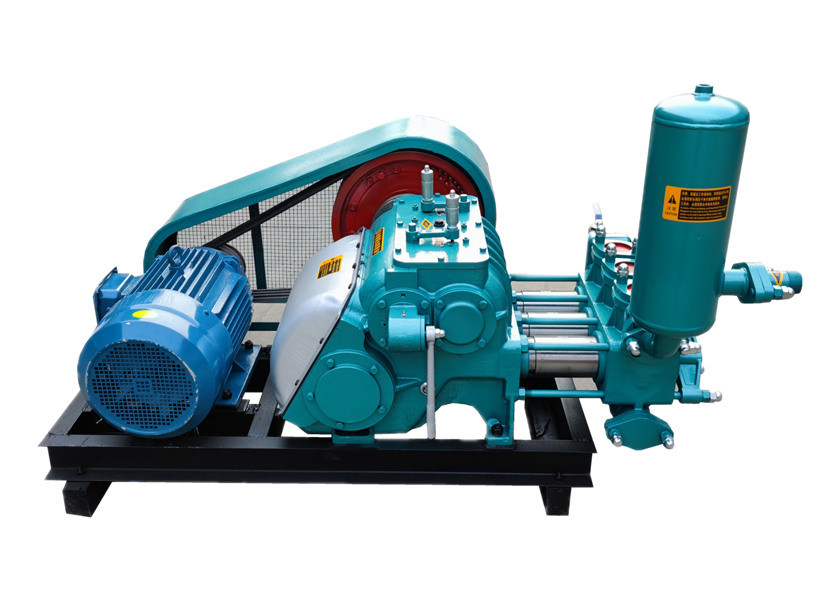

সিমেন্ট গ্রাউটিং পাম্প মেশিনের ছবি:
